绘图区是绘制图形、编辑图形效果和展示设计图的区域。

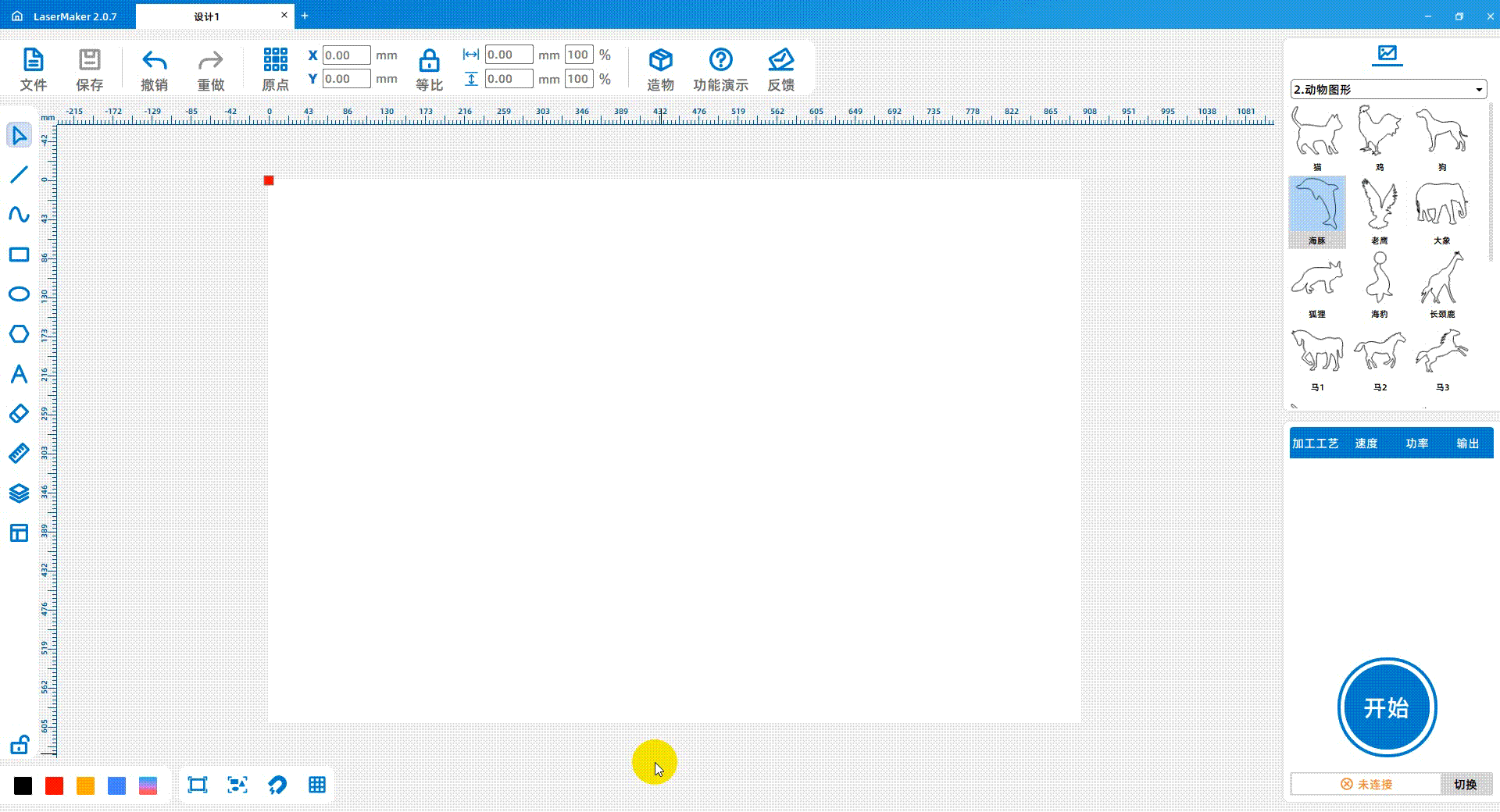

在此区域，单击鼠标可以进行绘图和选定对象；滚动鼠标滚轮，可以对图形进行放大和缩小；按住鼠标右键不放，可以拖动绘图区。

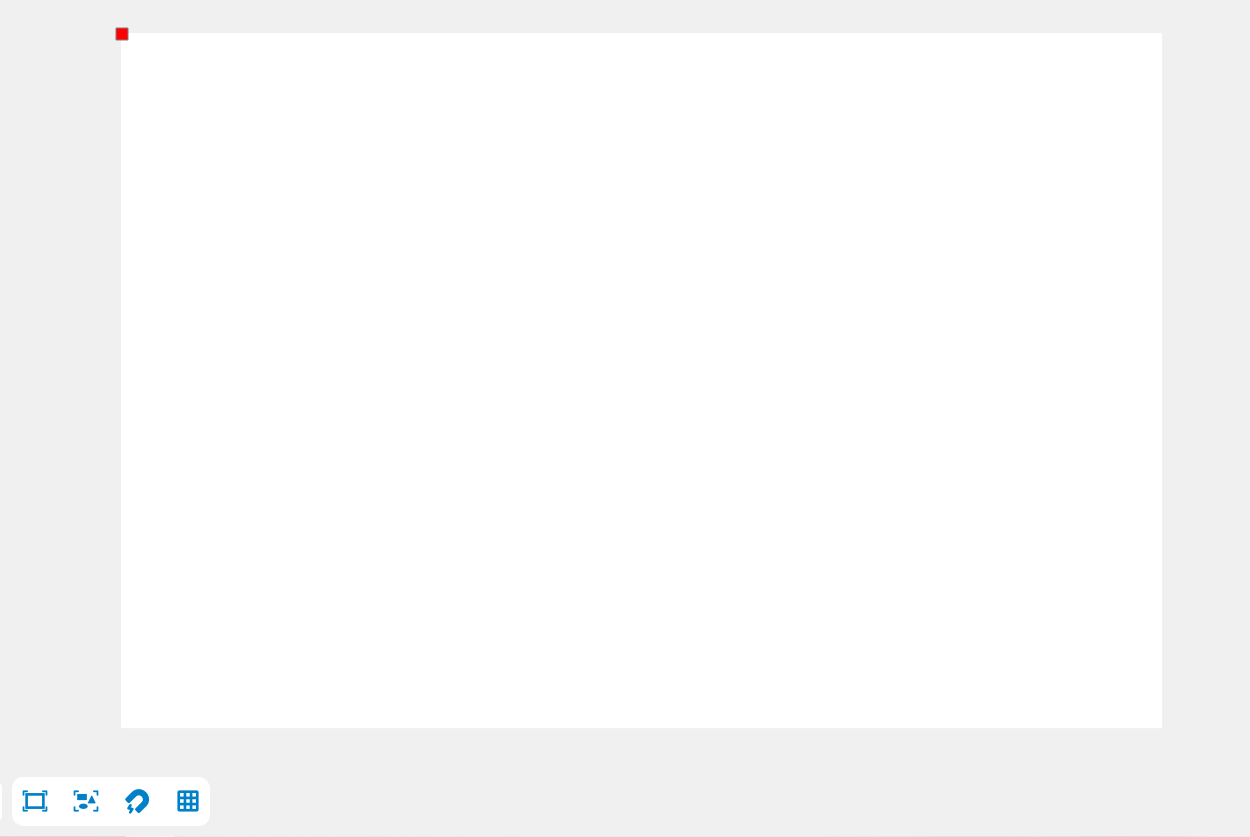

绘图区面板放置了一些对绘图区进行操作，用于辅助绘制图形的功能。

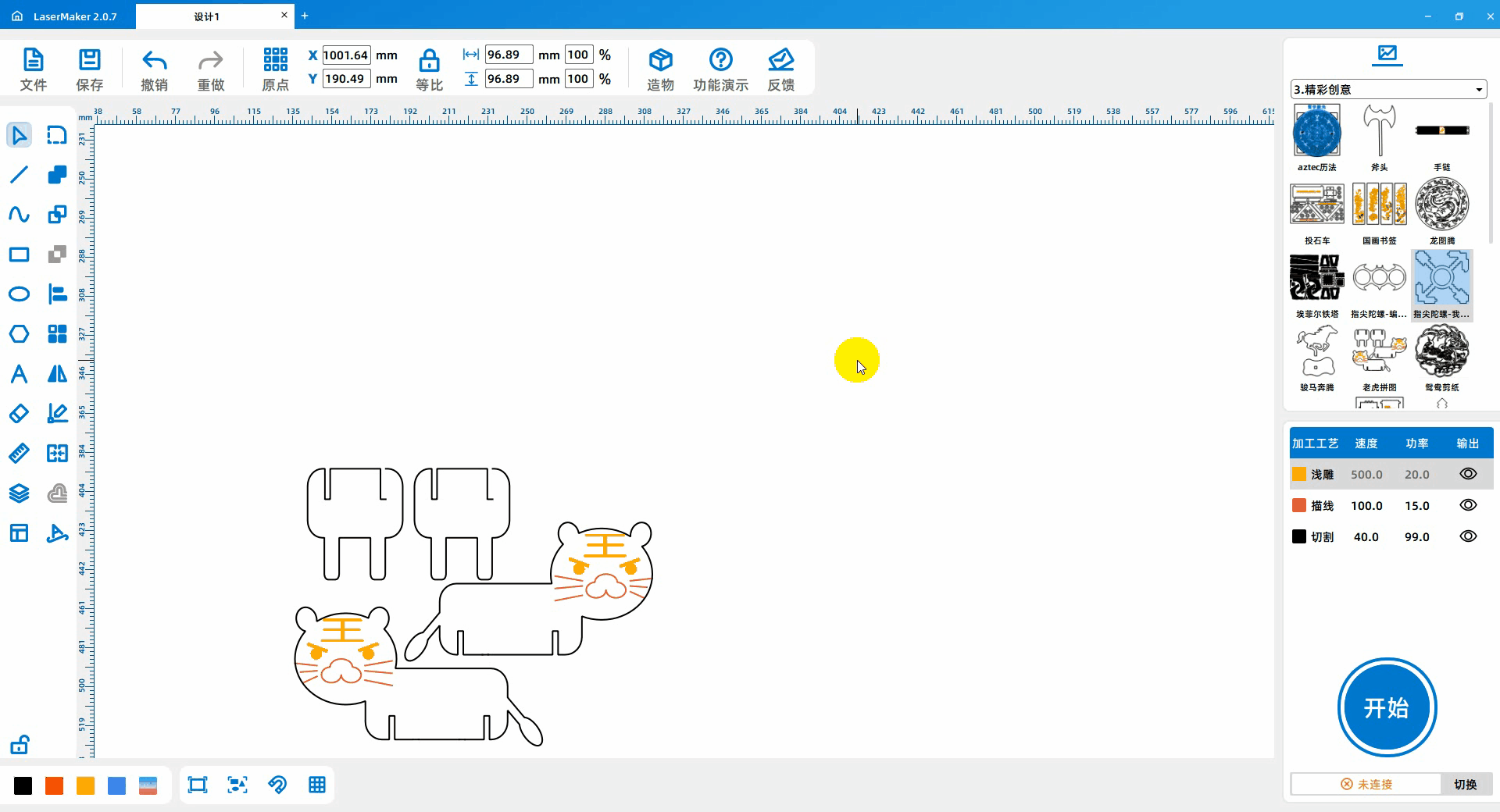

设置视角为全览画布区域。

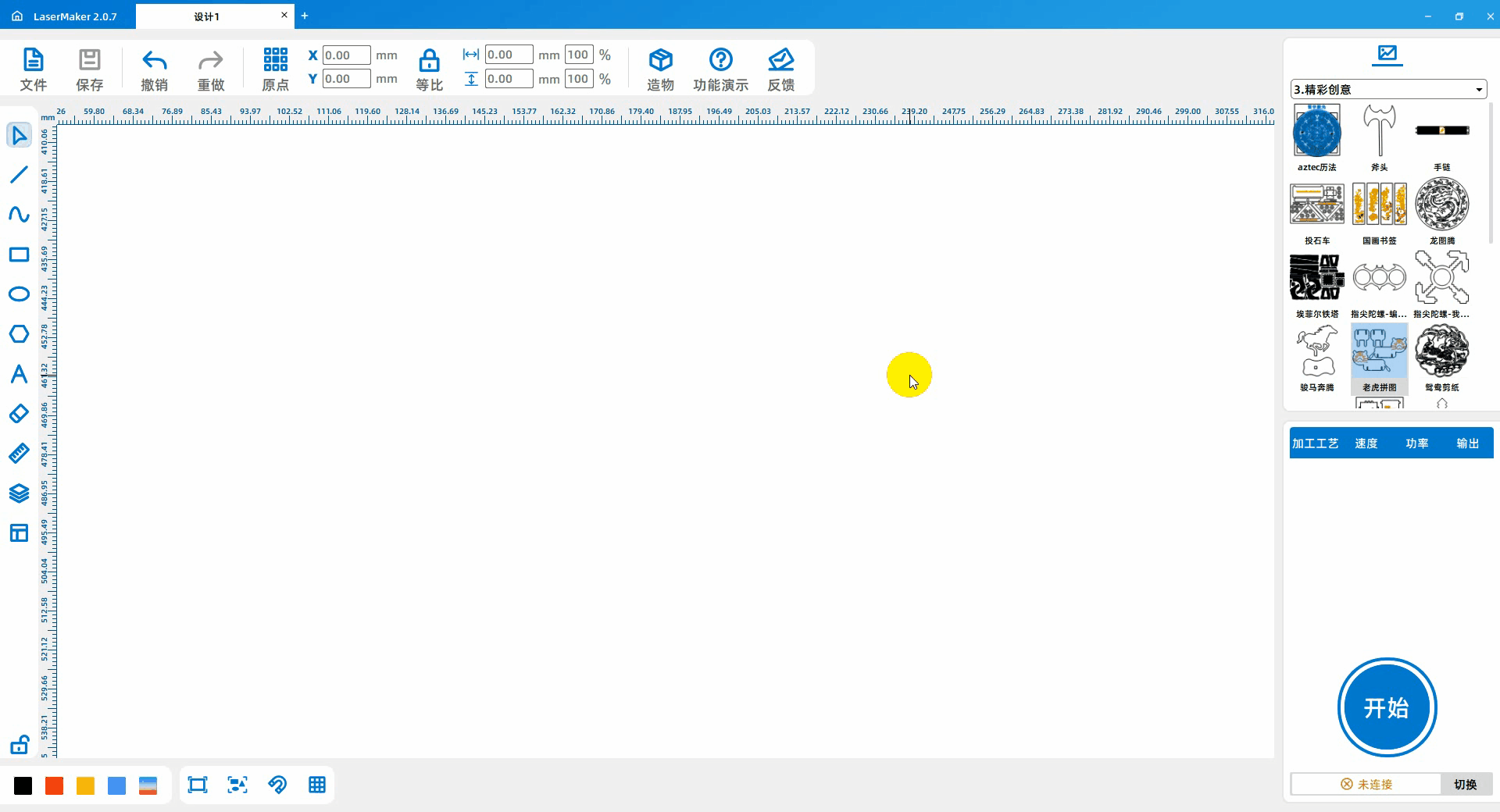

设置视角为显示所有图案，可放大显示图案以及显示在绘图区外的图案。

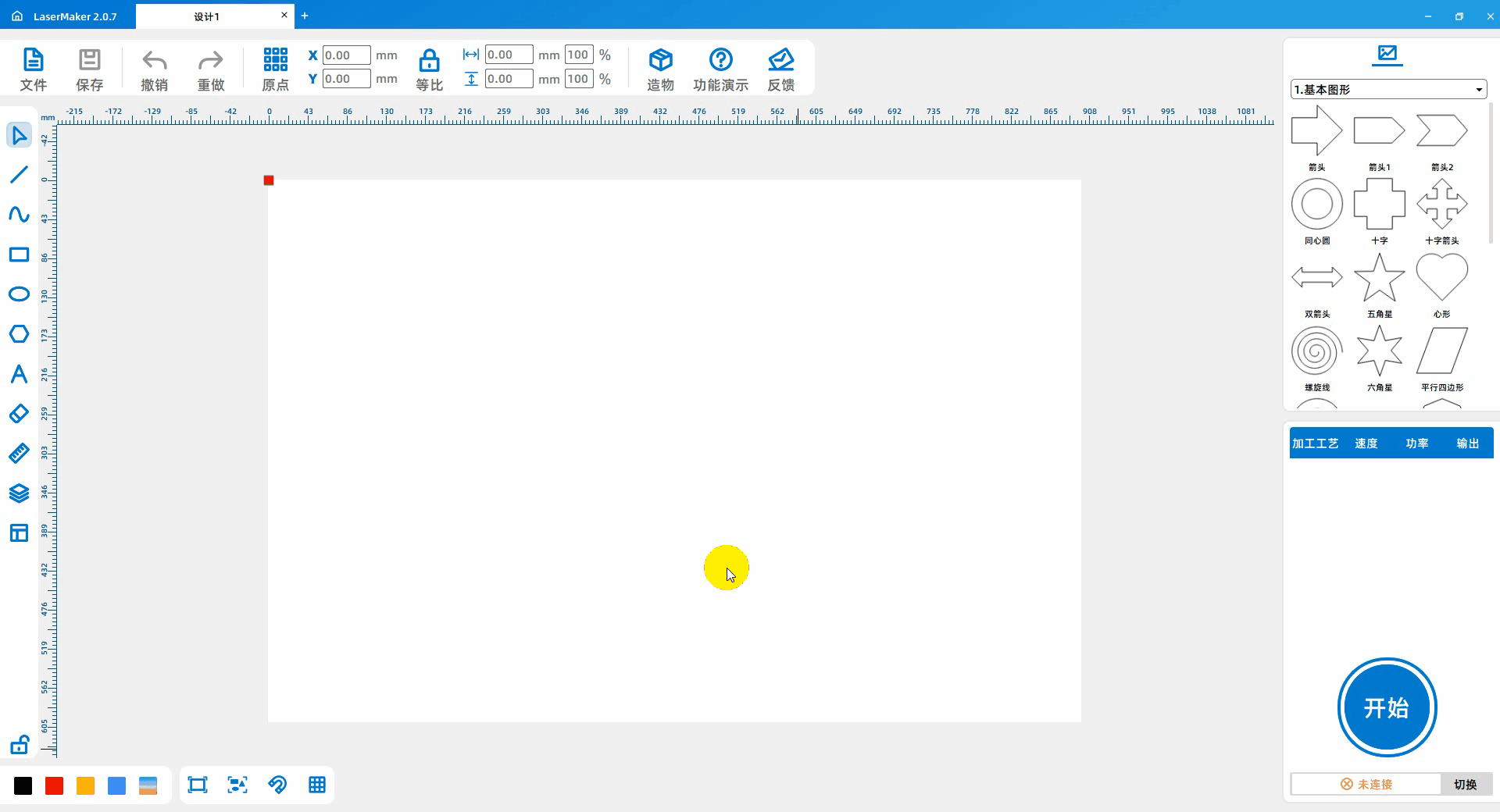

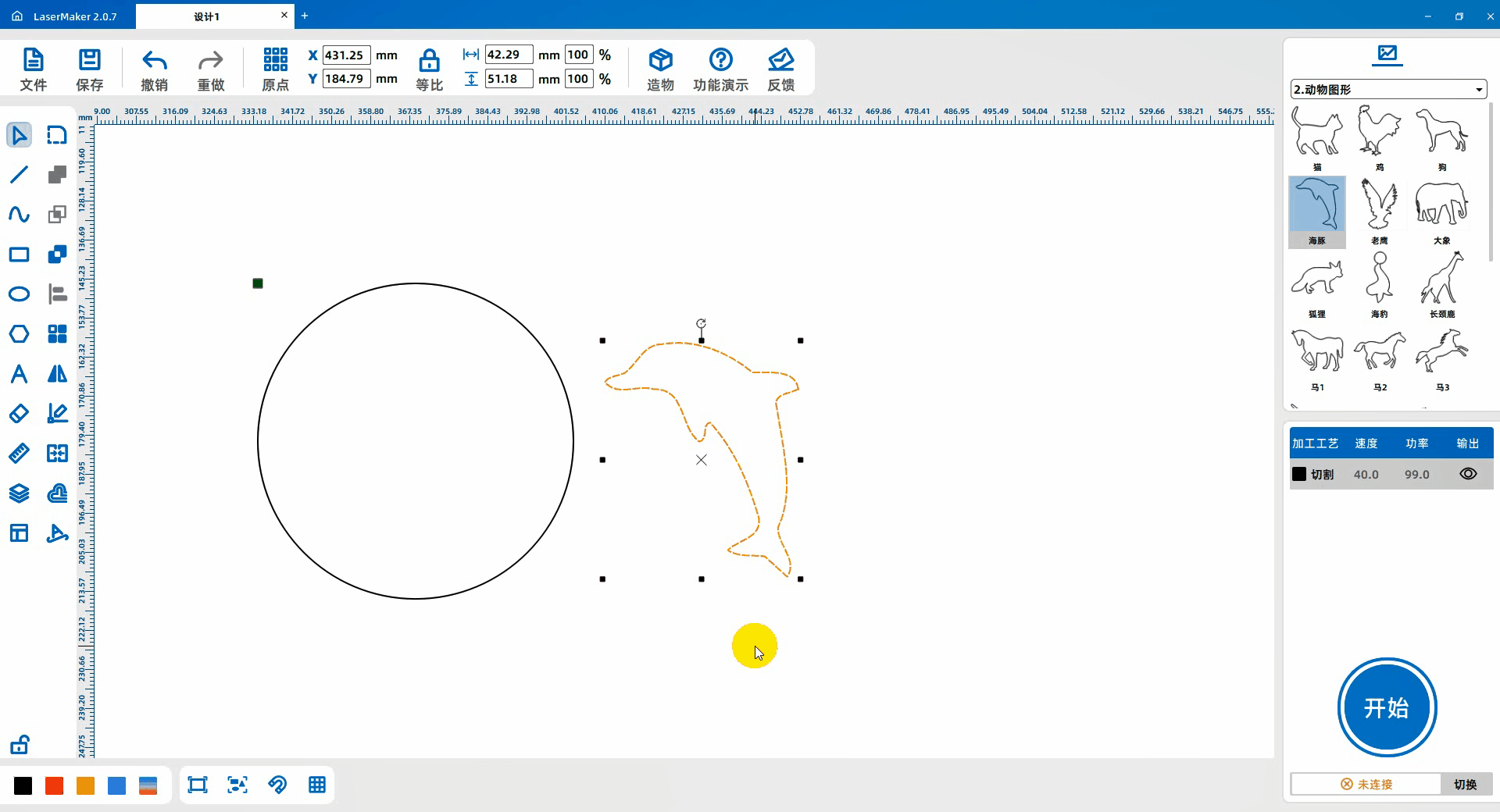

用于开启或关闭软件自动捕捉功能。开启吸附工具后，可自动捕捉图形，拖动图形会出现绿色水平对齐线进行对齐。
开启或关闭辅助画图网格。每个小网格的边长为10mm，网格大小也可以在用户参数里进行修改，且具有吸附功能，结合线段工具能够快捷方便地绘制各种多边形。
